高頻功率放大器電路圖原理圖解大全
雖然功率放大器的使用場景和應用范圍都十分廣泛,但是很多人對于功率放大器的原理和電路圖都不清楚,下面就讓西安安泰電子的小編來為大家詳細地介紹高頻功率放大器電路圖原理圖解大全的內容。
1、高頻功率放大器原理電路分析:

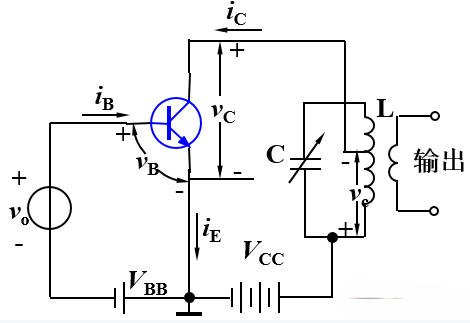

圖:高頻功率放大器原理電路圖
通常情況下LC的諧振回路一般是放大器的并聯諧振網路,諧振網絡的諧振頻率是信號的中心頻率,作用是濾波和匹配。VBB是VBB是基極電路的直流偏壓,它的數值應該小于放大管導通電壓Uon,一般VBB小于0,能夠保證三極管在丙類工作狀態。VCC是集電極電路的直流電源電壓,能夠?qū)Ψ糯蠊芎侠盱o態偏置,提供直流能量。

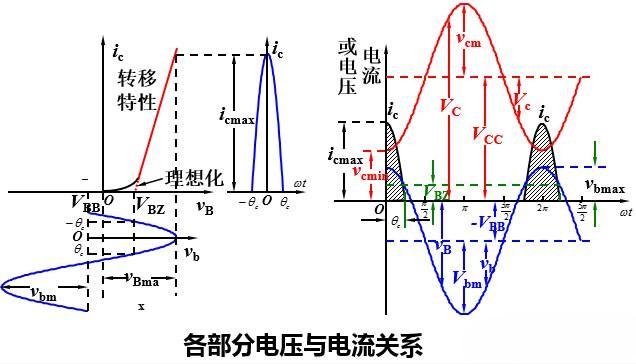

圖:電壓與電流關系
通過上面的圖片可以看到集電極電流ic雖然是脈沖狀,但是包含很多的諧波成分,失真較大,但是由于集電極電路內采用的是并聯諧振回路并諧振于基頻,那么它對于基頻就會出現較大的純阻性阻抗,對諧波阻抗較小,因此并聯諧振電路因?yàn)橥ㄟ^ic所產生的電壓降vc也幾乎只含有基頻。雖然電流失真較大,但是因?yàn)橹C振回路的濾波作用,但是仍然可以得到正弦波形輸出。
2、高頻功率放大器電路分析:

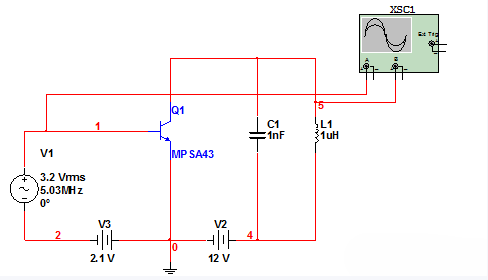

圖:高頻功率放大器電路圖

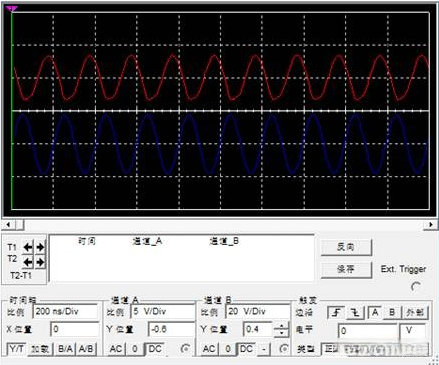

在電路圖的演示中,雙擊示波器的圖標,再打開仿真開關,就能看到電路的輸入、輸出信號波形,如下圖所示。觀察圖片能夠發現,輸出信號和輸入信號基本上是反相的,同時電路的放大倍數約為50,這說明電路工作在諧振放大狀態。
圖:電路圖

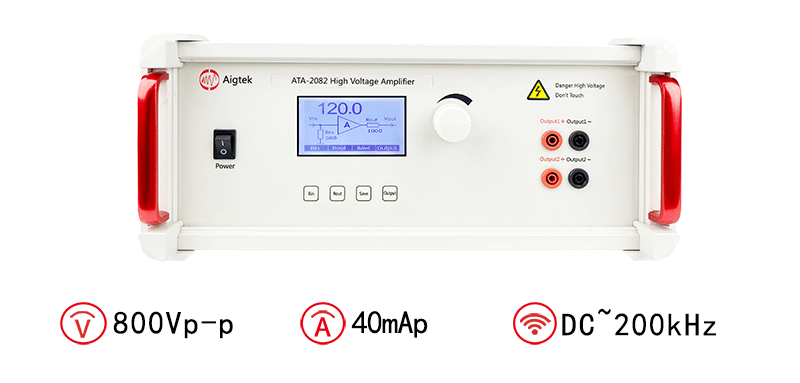

安泰高頻功率放大器推薦:ATA-2082高壓放大器
以上就是西安安泰電子帶來的高頻功率放大器電路圖原理圖解大全的內容,如果大家對于功率放大器原理電路圖或者其他內容有不知道,歡迎隨時咨詢安泰。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
