功率放大器種類繁多，使用場合，工作頻段各不相同?？梢园凑站€性功率放大器和非線性功率放大器進行分類。其中線性功率放大器包括:A類(甲類)，B類（乙類)，AB類(甲乙類)，這三類功率放大器主要差別為靜態工作點的不同設置;非線性功率放大器包括:C類，D類，B類，F(xiàn)類，D、B、F類又被稱為開關模式功率放大器，A、B、AB、C類屬于傳統類型功率放大器。下面對各類功率放大器進行介紹。



(a)按照晶體管導通狀態分類;(b）按照晶體管等效模型分類

A類（甲類）功率放大器

A類功率放大器的晶體管導通角為180度，在整個周期內都是導通的，因此輸出的波形線性性最好。理想A類功率放大器在有變壓器耦合的工作狀態下最大的效率為50%，實際中由于晶體管開關損耗以及歐姆損耗等，一般情況下A類功率放大器的效率為30%-40%。

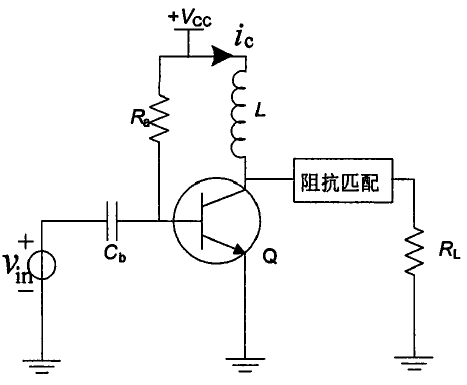

A類功率放大器電路圖

B類（乙類）功率放大器

      B類功率放大器的導通角為90度，每個晶體管導通的半周期，有一只晶體管導通輸出半個正弦波。B類功率放大器的理想情況下最大效率為78.5%，實際應用中考慮損耗和晶體管輸出的飽和和輸出非線性的影響，效率一般低于理想值。

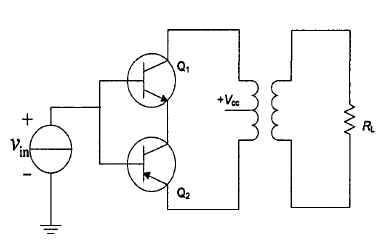

變壓器耦合推挽結構的B類功率放大器

AB類（甲乙類）功率放大器

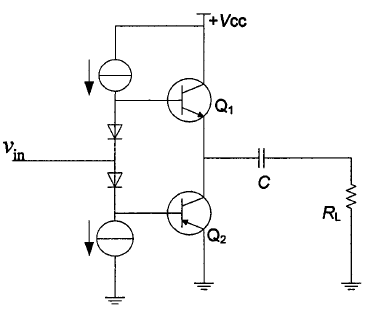

AB類功率放大器電路圖



      AB類功率放大器又稱為甲乙類功率放大器，如圖所示。由于當輸入信號很大時或者電流趨于零時，A類和B類功放的晶體管會趨于飽和和截止，輸出都會出現非線性。

AB類介于A類和B類之間,所以其最大理想效率介于50%-78.5%，實際值低于理想值。Aigtek功率放大器就屬于AB類功率放大器。

C類功率放大器

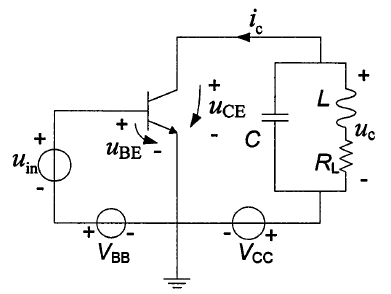

     C類功率放大器也被稱為丙類功率放大器，其基本結構圖如圖所示。



C類功率放大器電路圖

     通過以上的介紹，相信您對傳統類高壓功率放大器的分類有了清晰的了解，如果您對Aigtek的產品感興趣的話，歡迎點擊naqico.cn官網了解更多。
