ATA100功率放大器是Aigtek公司專為DG系列信號發生器配套的功放模塊，全功率帶寬高達DC-5MHz，它既可以配套DG全系列產品連接從而快速的搭建實驗測試平臺，又可以作為單獨的功率放大器模塊配合其他任意品牌和型號的信號發生器來使用。

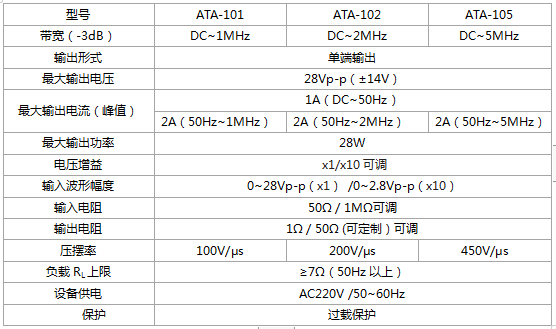

ATA-100系列功率放大器產品指標：

最大輸出電壓：28Vpp（±14V）

最大輸出電流：2A

帶寬（-3dB）：DC-5MHz

輸入阻抗：50Ω/1MΩ

輸出阻抗：1Ω/50Ω

ATA-100系列功率放大器產品優勢：

可以配套DG系列信號發生器搭建平臺，針對任意品牌和型號均可兼容；

可通過USB接口進行PC段上位機通訊操作，操作簡單、靈活；

配合上位機軟件可以靈活設置放大器的增益（X1或X10）、輸出偏移和輸出開關；

具有完整的輸出保護電路（輸出過流、過壓保護），確保儀器穩定、可靠、安全的測試；

體積小、便于攜帶，使用方便。

ATA100功率放大器可放大交直流信號；利用寬頻帶、高速輸出性能可放大信號源產生的各種波形。

功率元器件測量系統：

磁性材料的磁化特性(B-H曲線)測量

ATA100系列功率放大器可用于磁性材料的磁化特性（B-H曲線）測量28W驅動，附加阻抗變換變壓器）。利用它可測量鐵氧體和非晶型材料等磁性材料的B-H曲線。

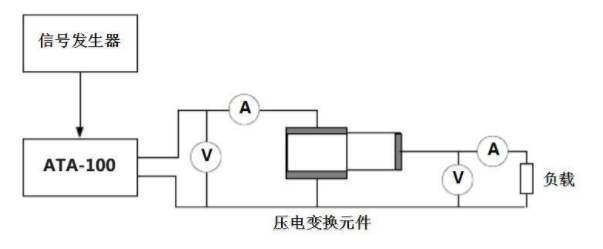

壓電元件的驅動?

ATA100可做為壓電元件的驅動（28W驅動，附加阻抗變換變壓器）。ATA100輸出的阻抗極小，所以靜電容量很大（高至1000pF）的壓電元件也能得到良好的階躍響應。

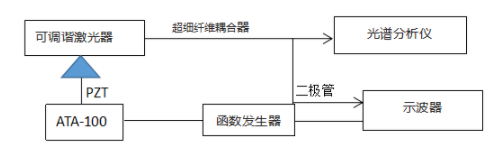

驅動NKT可調諧光源 ：

ATA-100功率放大器還可以用于：

電子類教學實驗、聲納系統、超聲波探傷、EMC信號加注等。
