實驗名稱：震動濾波器的慣性沖擊型壓電馬達測試

　　研究方向：力學

　　實驗內容：通過高壓施加在激光傳感器然后沖擊壓電馬達，觀察馬達的步距

　　測試目的：研究壓電馬達的運動受驅動電壓和質量、剛度的影響。

　　測試設備：信號發生器，AigtekATA-4051高壓功率放大器，沖擊馬達，激光傳感器實驗過程：

　　實驗過程：

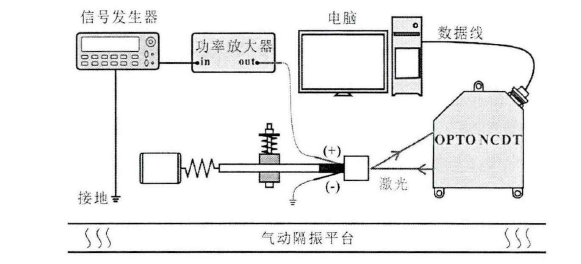

　　如上圖所示為，為避免外界振動噪聲的干擾，整個實驗裝置放置在一個氣動隔振平臺上。用于驅動沖擊馬達的鋸齒波信號先由圖示信號發生器生成，然后再經過功率放大器進行功率推動，最終的驅動信號峰峰值為40V，偏置電壓為20V。用于檢測沖擊馬達位移的激光傳感器的最高測量分辨率為30nm，測量量程為2mm，最高采樣頻率為49.02kHz。激光傳感器的輸出數據由電腦端的軟件(ILD2300)保存。

　　實驗結果：

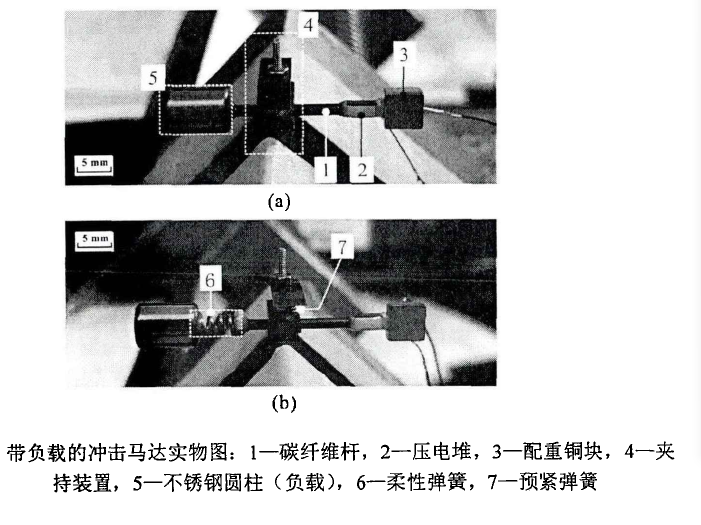

　　在實驗過程中，沖擊馬達的壓電堆沒有使用預緊機構保護。為了避免其機械結構在工作過程被張力破壞，壓電堆總是處于快速伸長，緩慢縮短的振動狀態。因此，如上圖所示的沖擊馬達總是向左運動。

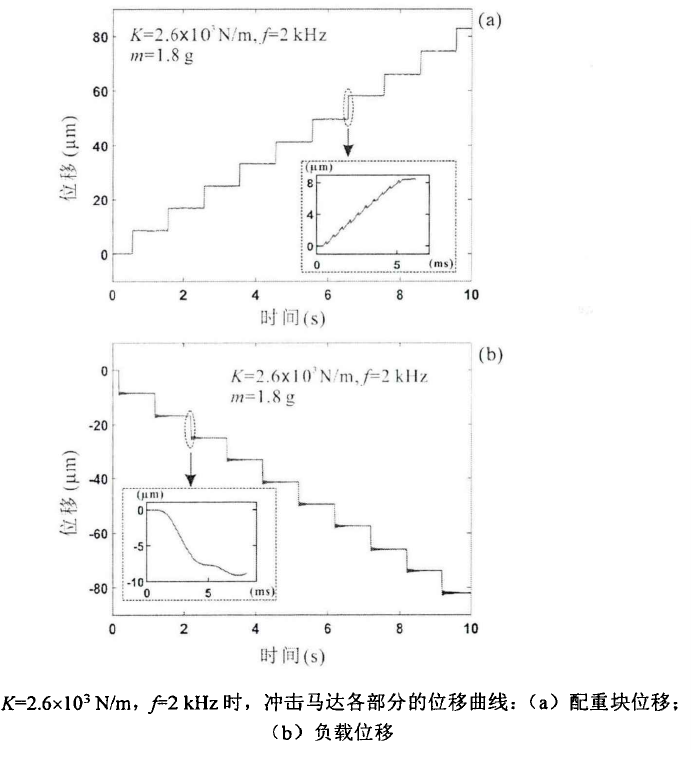

　　針對驅動頻率為2kHz的情況，研究了K=2.6x103N/m時沖擊馬達各部分的位移曲線，結果如下圖所示：

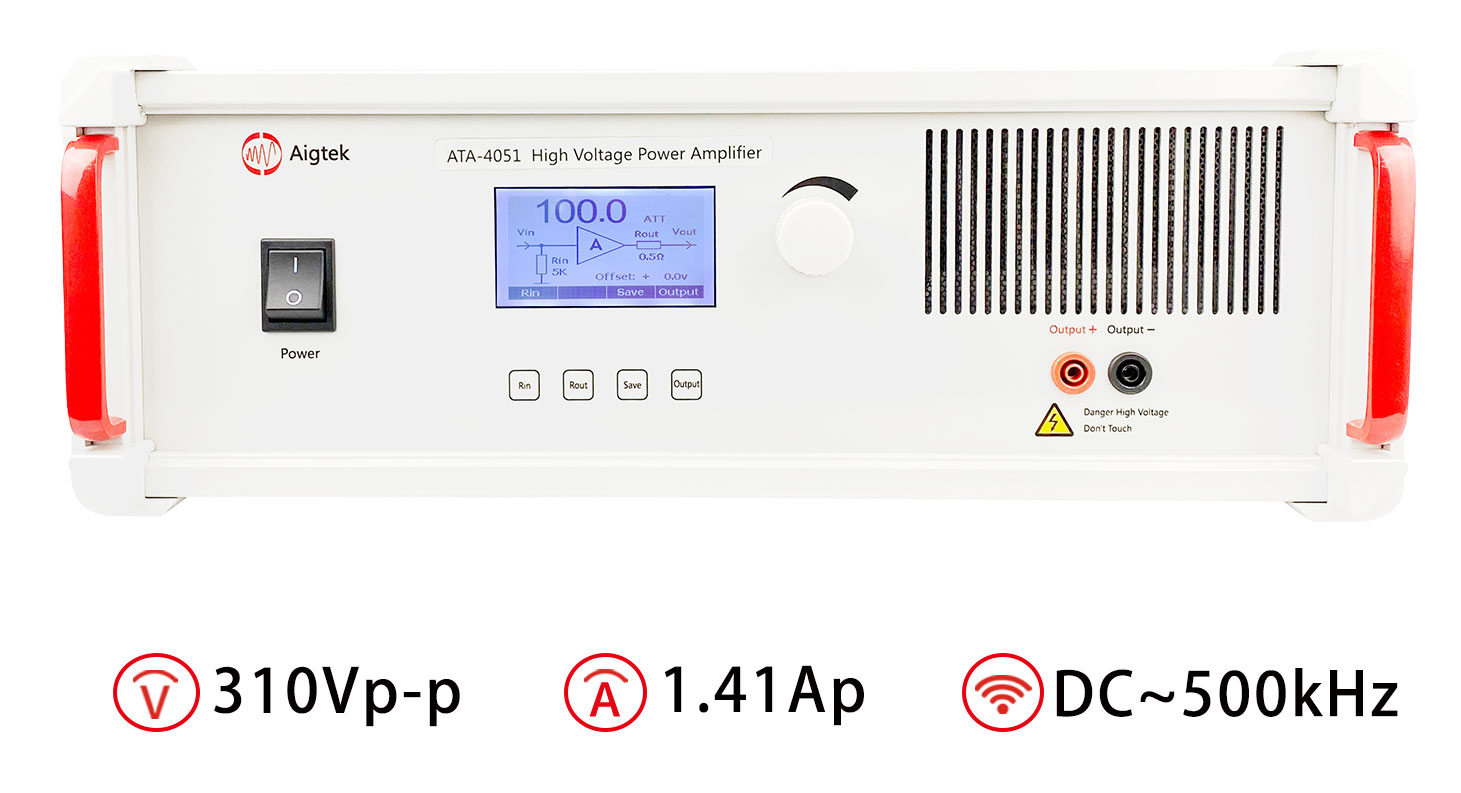

　　ATA-4051功率放大器參數指標：
