壓電器件一般都是采用壓電效應，通過高壓大功率進行激勵工作，一般需要的電壓范圍在10V到200V之間，頻率高達MHz，市面上一般常用的信號發生器輸出電壓最大也就10Vpp，輸出功率很小，Aigtek針對驅動壓電陶瓷推出功率放大器，可以匹配各種品牌和型號的信號發生器實現壓電陶瓷的激勵。

壓電陶瓷片是一種結構簡單、輕巧的電聲器件，因具有靈敏度高、無磁場散播外溢、不用銅線和磁鐵、成本低，耗電少、修理方便、便于大量生產等優點而獲得了廣泛應用。工作原理是利用壓電效應的可逆性，在其上施加一定的電壓，就可產生機械振動，從而發出聲音。如果不斷對壓電陶瓷片施加壓力它還會產生電壓和電流。

如今大多數壓電（有時稱為PZT）器件采用逆壓電效應，這類器件包括：壓電執行器、電機、揚聲器/蜂鳴器，以及用于清潔、成像和懸浮的大功率超聲換能器等。有一些PZT器件可在直流電壓下工作，有些則由AC波形驅動，如正弦波和方波等。

一、大電流驅動實例：

對于電容為1.1μF的高頻壓電驅動器，所需的峰值電壓為30V，驅動頻率為15kHz，驅動器所需的峰值電流約為2.5A（峰峰值為5.0A）。壓電驅動電源--功率放大器必須能夠同時輸出大電流、高電壓和高頻率。

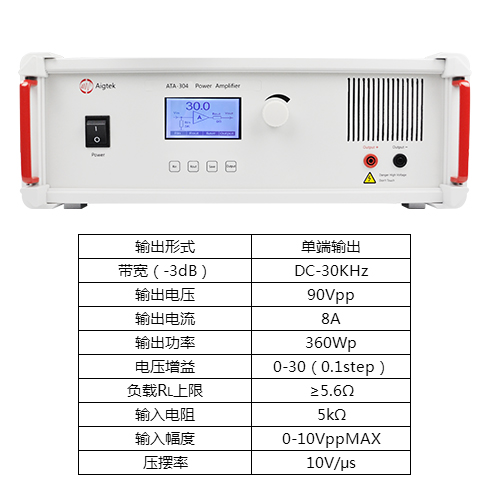

解決方案推薦：ATA-304功率放大器可最大輸出電壓90Vpp（±45V），電流8A，輸出功率360W，頻率范圍DC-30KHz，這款產品就完全滿足了此次測試需求。





二、高壓驅動實例：

將雙極放大器轉換為壓電器件的單極高壓，并在高頻下同時需要大電流和高功率。PZT元件所需要的電壓為80V的峰值電壓（0到80V正弦波）。所期望的正弦電壓頻率為1MHz。這種壓電放大器的輸出電壓為-40V至+40V，電流2A峰值。

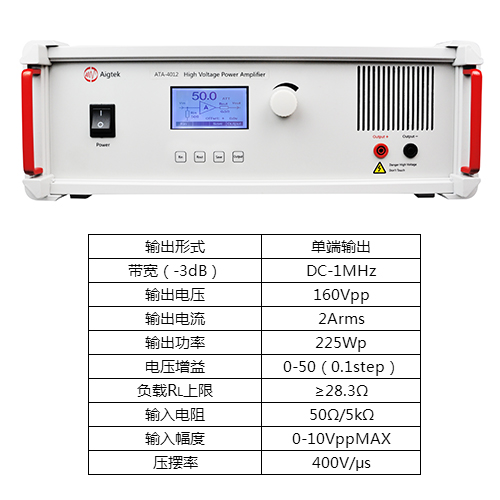

解決方案推薦：ATA-4012高壓放大器可最大輸出電壓160Vpp（±80V），電流2Arms，輸出功率225Wp，頻率范圍DC-1MHz，這款產品就完全滿足了此次測試需求。
